Кран КЛ-3

Характеристики:
Максимальная грузоподъемность при двукратной запасовке, т:
на вылете 2,5 м
1.0
на вылете 3,0 м
0.8
на вылете 4,0 м
0.5
Максимальная грузоподъемность при однократной запасовке на всех вылетах, т
0.5
Максимальная глубина опускания крюка , м:
при двукратной запасовке
50
при однократной запасовке
100
Максимальная высота подъема крюка, м:
на вылете 2,5 м
6,0±0,2
на вылете 3,0 м
5,6±0,2
на вылете 4,0 м
4,8±0,2
Максимальная скорость подъема (опускания) груза, м/мин:
при двукратной запасовке
22.2
при однократной запасовке
44.4
Вылет, м:
максимальный
4,0±0,1
промежуточный
3,0±0,1
минимальный
2,5±0,1
Максимальный грузовой момент, (кН*м) тс*м
(26) 2,6
R max поворотной платформы крана, м
2
Опорный контур, м
2 x 2
Скорость поворота платформы крана, об/мин
1,88
Угол поворота платформы крана, град
360
Тормоз
ТКГ-160
Диаметр каната ГОСТ 3070-74, мм
8,1
Длина каната крана, м
130
Масса крана конструктивная, т
0,900
Масса противовеса крана, т
0,890
Стоимость аренды: 920 руб. в сутки

Кран стреловой "КЛ-3"- предназначен для  работ по подъему и перемещению грузов при строительстве зданий и сооружений. Выпускается в двух вариантах: на колесах и переставной.

Кран стреловой подъемный может работать как с земли, так и на этажных перекрытиях строящихся зданий.
Управление краном осуществляется оператором с помощью выносного кнопочного пульта. Стреловой кран КЛ-3 оснащен сигнальной сиреной для подачи звуковых предупредительных сигналов при производстве работ.

Условия эксплуатации строительного крана КЛ-3:

Устройство и принцип работы крана КЛ-3.

Кран собран на опорной раме. Состоит из  поворотной платформы, стрелы, стяжек стрелы, крюковой подвески, противовеса, лебёдки грузовой и электрооборудования.

В центральной части опорной рамы смонтирован шкворень на подшипниках. На верхний конец шкворня устанавливается поворотная платформа, которая закрепляется клиновой втулкой посредством 3-х болтов. На поворотной платформе установлена грузовая лебёдка и механизм поворота.
Поворотная платформа и стрела соединяются между собой шарнирно.

Кран имеет три фиксированных вылета стрелы
Фиксация стрелы осуществляется при помощи оттяжек. Во избежание запрокидывания стрелы при монтаже или при установке на минимальном вылете, на поворотной платформе имеются упоры, ограничивающие максимальный угол ее подъёма.

На верхней части стрелы монтируется концевик, ограничители высоты подъёма крюковой подвески, рычаг воздействующий на выключатель при подъёме крюковой подвески в верхнее крайнее положение.

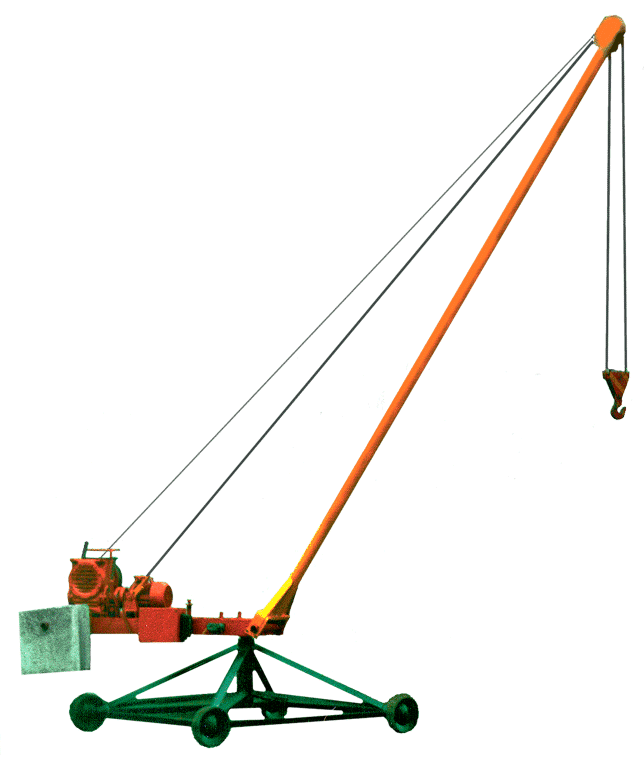

Для обеспечения устойчивости крана на задней части поворотной рамы крепится противовес. Для удобства перемещения крана без груза на небольшое расстояние кран оснащен колесами (модель КЛ-3-1).
